QymCAD 0.1.0 dev.2026.10.01 [Ru/En]
Версия программы: 0.1.0 dev.2026.10.01 Официальный сайт: ссылкаЯзык интерфейса: Русский, Английский Лечение: не требуется Системные требования:
Описание:QymCAD — это настольная программа автоматизированного проектирования (CAD) для создания механических деталей и сборок: корпусов, кронштейнов, механизмов, деталей, изготовленных методом 3D-печати и фрезерования. Эскиз превращается в твёрдое тело посредством выдавливания, вращения или вытягивания; в твёрдом теле можно создавать отверстия, скругления, оболочку и шаблоны. Детали объединяются в сборку с помощью соединений — вращательных, скользящих и жёстких. Модель является параметрической: при изменении размера в любой операции всё, что находится ниже по цепочке, пересчитывается, включая сборку. Геометрия точная и твёрдая (B-rep), вычисляемая ядром OpenCASCADE — тем же, на котором работает FreeCAD. Отсюда — точные поверхности вместо сеток, правильные скругления и обмен данными через STEP с другими системами CAD. - Эскиз. Линии, дуги, окружности, эллипсы, сплайны, многоугольники, пазы, текст. Ограничения и размеры рассчитываются одновременно; размеры являются параметрическими (w/2, sin(a)). Имеется геометрия построения и проекция граней тела на эскиз.
- Детали. Выдавливание, вращение, вытягивание, лофт, скругление (включая переменный радиус, задаваемый на вершинах), фаска, оболочка, наклон, отверстия (простые, зенкованные, потайные), утолщение, заплатка, сшивка, обрезка, раздел граней и тела, копирование граней и выталкивание граней, линейные и круговые шаблоны, зеркальное отражение, булевы операции, а также примитивы: коробка, цилиндр, сфера, конус, тор, призма. Резьба создается на основе реального спирального профиля с выбегами.
- Сборки. Детали и подсборки, соединения (жесткие, вращательные, скользящие, цилиндрические, плоские, шаровые, штифтово-пазовые, параллельные), ограничения и приводы, степени свободы, проверка на зацепление. Эскиз можно разместить на грани соседней детали в качестве ассоциативной ссылки: при изменении соседней детали зависимая деталь перестраивается.
- Обмен данными. STEP (импорт и экспорт), STL (импорт и экспорт), DXF и SVG (импорт и экспорт эскизов). Можно экспортировать как весь проект, так и отдельную деталь или подсборку, выбранную в дереве.
Авторская презентация программы  Портативная версия программы предоставлена разработчиком и раздаётся в виде авторского архива. - Формат документа изменяется без обратной совместимости. Файл, сохраненный в более ранней версии, может не открыться. Для таких файлов предусмотрен скрипт convert_qcad.py.
- Модуль ЧПУ (CAM) не работает. В настройках есть флажок на вкладке «Обработка» (CAM), но за ним скрывается лишь основа: часть кода была взята из более ранней версии и больше не поддерживается. Модуль вернётся в стабильной альфа-версии.

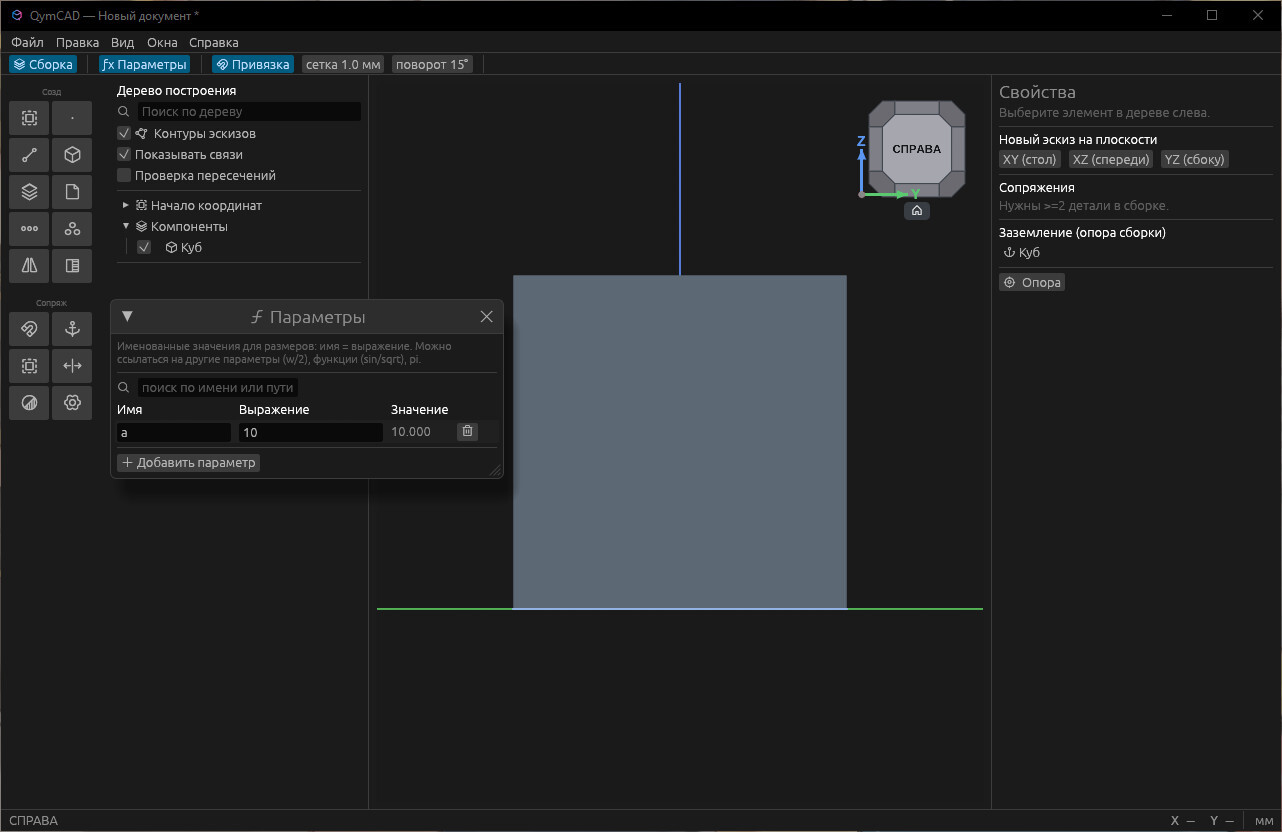

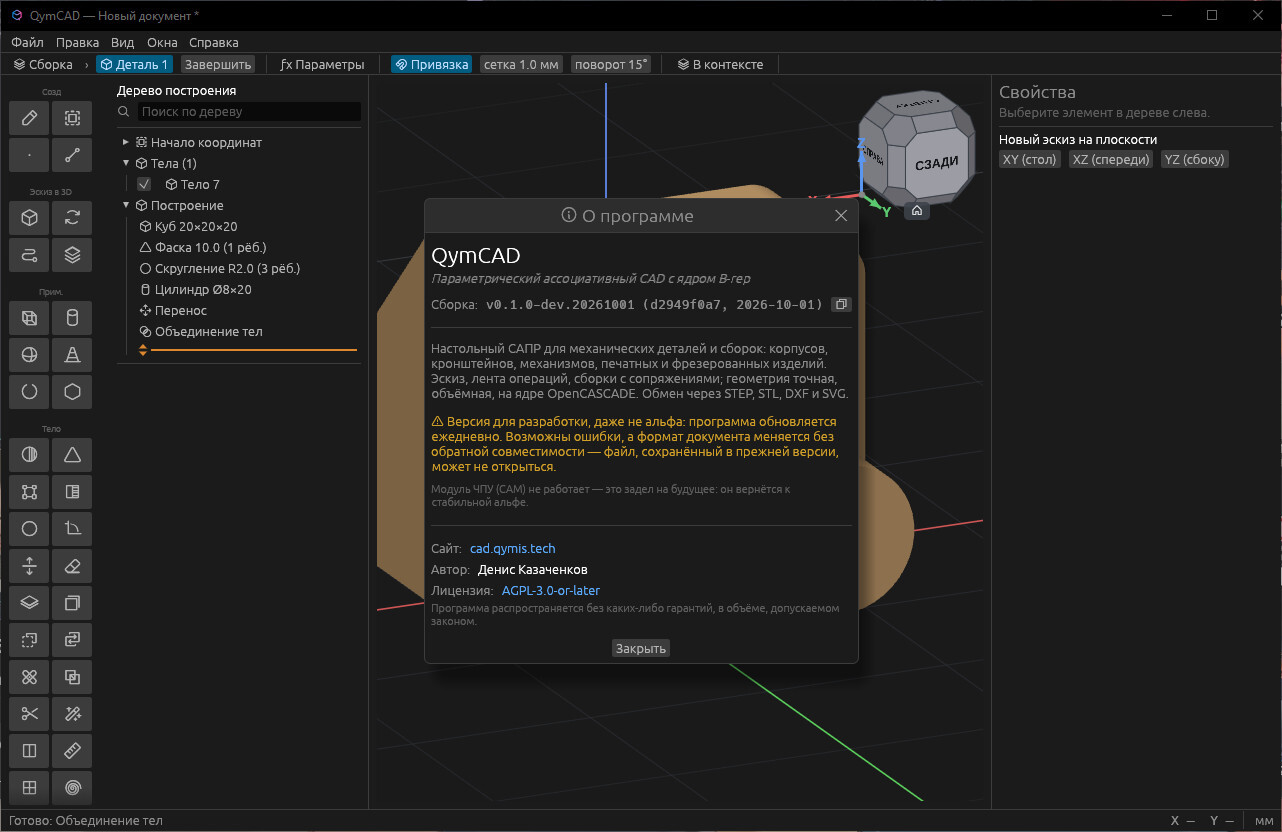

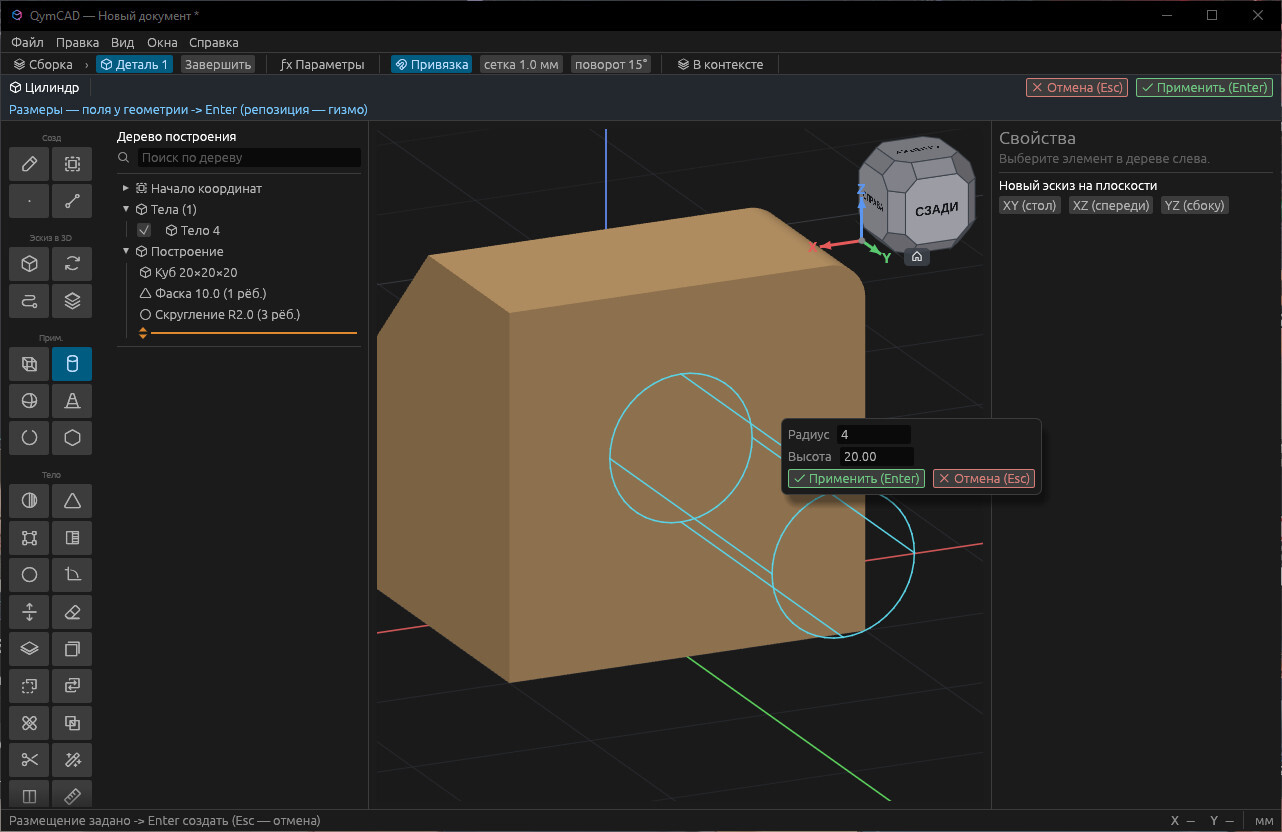

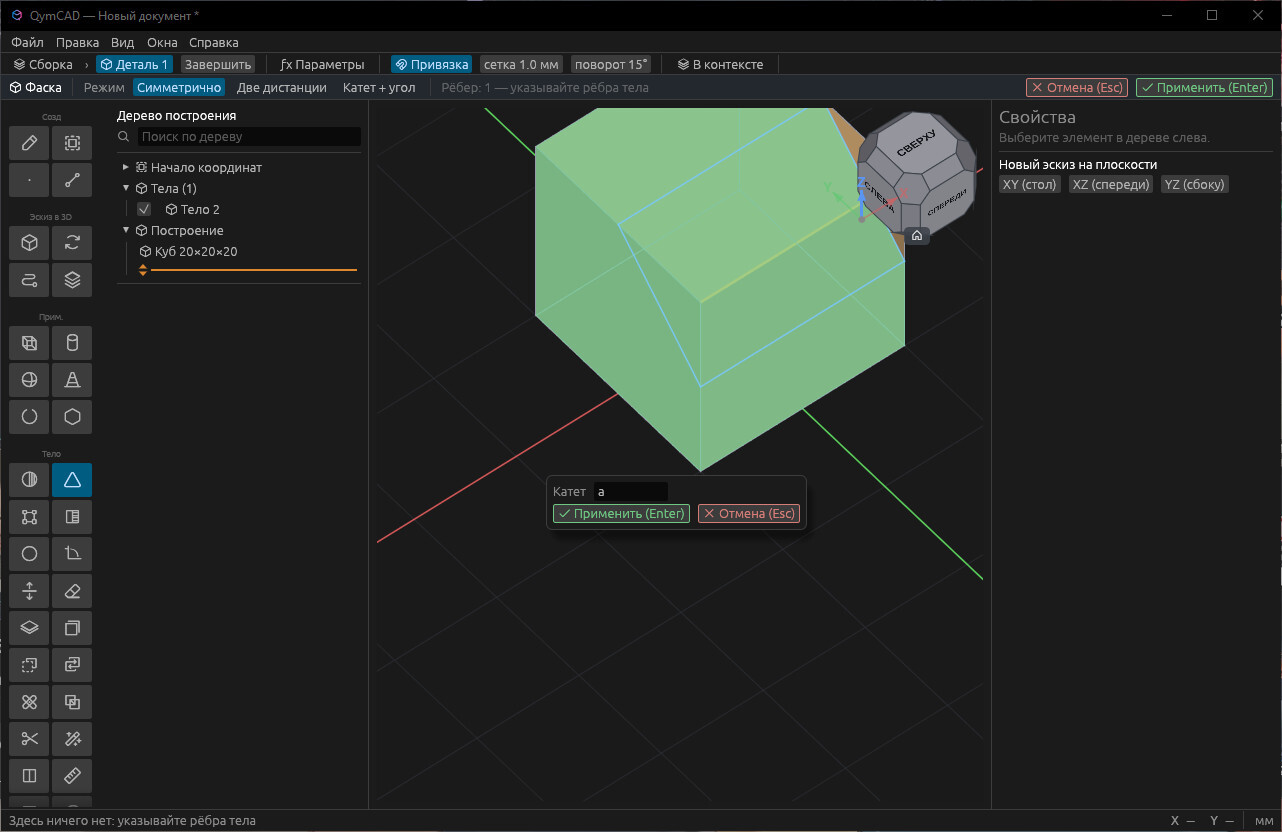

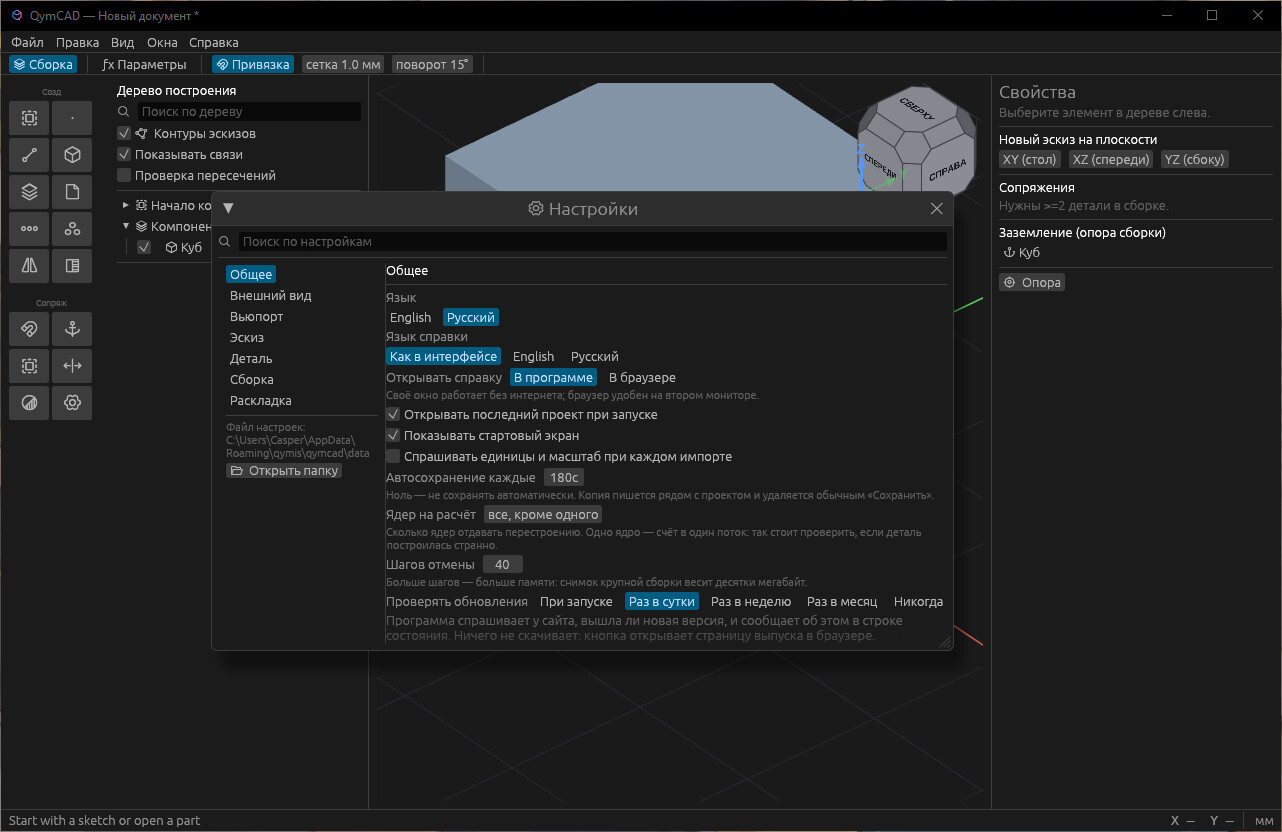

Скриншоты:
|
